DIOLINE 20

Le système robuste d'entrées/sorties DIOLINE 20 a été conçu et élaboré spécialement pour une utilisation dans des véhicules ferroviaires et dispose d'une architecture modulaire. Les modules d'entrées et de sorties peuvent ainsi être ajoutés ou retirés au besoin, tout comme il est possible d´adapter le type de bus de terrain. La composition de la stationd´entrées / Sorties permet ainsi de s'adapter à chaque application.

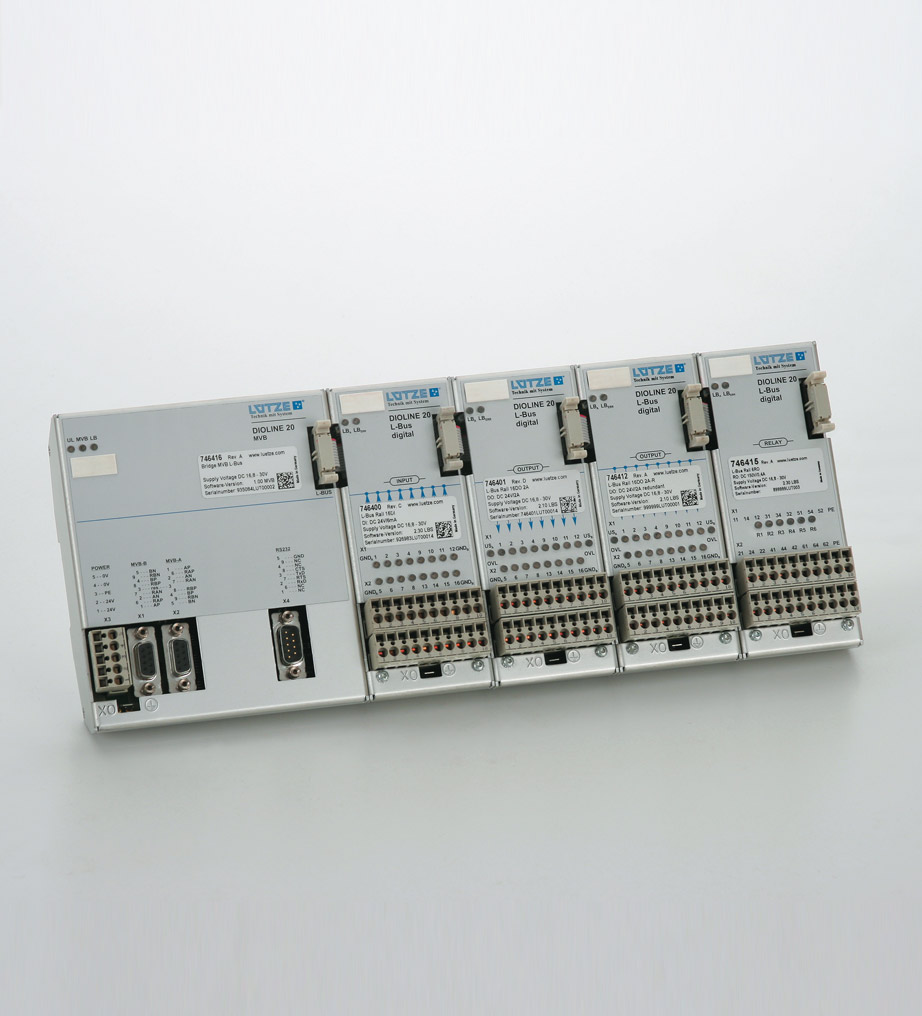

Le système est toujours composé d'un coupleur de bus (CPU) et de jusqu'à dix modules d'extension raccordés entre eux, permettant l´échange des données par le L-Bus vers le coupleur de bus.

Catalogue en ligne LÜTZE
  • Partager:

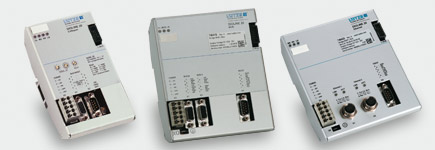

DIOLINE 20 - coupleur de bus (CPU)

Versions de bus de terrain disponibles :

  • CANopen
  • MVB
  • Ethernet/IP

DIOLINE 20 - Modules d´Entrées / Sorties

Un très grand choix de modules d´entrées/sorties du système DIOLINE 20 est disponible dans notre catalogue en ligne. Les propriétés spécifiques au domaine ferroviaires telles que les plages de tension de DC 24V, DC72V et DC110V sont proposées systématiquement.

Les modules peuvent également être raccordés aux automates compacts de la gamme DIOLINE PLC ainsi que DIORAIL PC2.

DIOLINE 20 - Modules d´Entrées / Sorties redondants

Pour les applications qui requièrent une disponibilité importante, les modules redondants DIOLINE 20 est une solution envisageable.

Le principe est simple : chaque module redondant contient 2 modules, qui sont raccordés ensemble par une jonction interne. Il n'y a donc qu'un point de connexion au niveau du raccordement des entrées/sorties. Cela permet d'économiser du câblage et de réduire les coûts d'installation.
